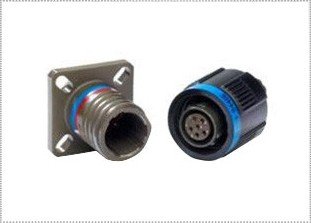

DEUTSCH 38999S3 D/C PLUG SZ 13 CAD

MATERIALS AND FINISHES

• Shell: Aluminium alloy or stainless steel
• Shell Plating: Electroless Nickel, Olive Drab Chromate over nickel, Black Zinc Nickel, Nickel PTFE
• Contacts: Copper alloy
• Contact Platings: 50u" gold plated
• Insulator: Rigid plastic dielectric
• Seals: Fluorinated silicone based elastomer
• ELECTRICAL DATA
• Wire Range Sizes: 12-24AWG
• Insulation Resistance: 5000 Megaohms minimum at 77ºF (25ºC)
• Contact Resistance of mated
• contacts end to end
• CONTACT SIZE: MAXIMUM MILLIVOLT DROP
• 22D: 40
• 20: 35
• 16: 25
• 12: 25
• Test
• Voltage ac rms
• SERVICE RATING · SEA LEVEL · 100,000 FEET ALTITUDE
• MATED · UNMATED · MATED · UNMATED
• M · 1300 · 1300 · 800 · 200
• N · 1000 · 1000 · 600 · 200
• I · 1800 · 1800 · 1000 · 200
• II · 2300 · 2300 · 1000 · 200
• Current
• Rating
• WIRE SIZE · CONTACT SIZE · MAX. CURRENT FOR TEST IN AMPS · POTENTIAL DROP MILLIVOLT AT 77°F (25°C)
• 24 · 20 · 3 · <45
• 20 · 20 · 7.5 · <55
• 20 · 16 · 7.5 · <45
• 16 · 16 · 13 · <50
• 14 · 12 · 17 · <45
• 12 · 12 · 23 · <50
